产品参数:
层数:2层 Layer count:2
材料:CEM-3 Meterials: CEM-3
成品厚度:0.3MM Thickness: 0.3MM
成品铜箔厚度:35UM Copper foil thickness:35UM
表面处理:沉金1U" Surface finish:ENIG 1U"
最小孔径:0.35MM Min finish via dia:0.35mm
最小线宽线距:0.18MM/0.112MM Min width/Sqacing:0.18MM/0.112MM

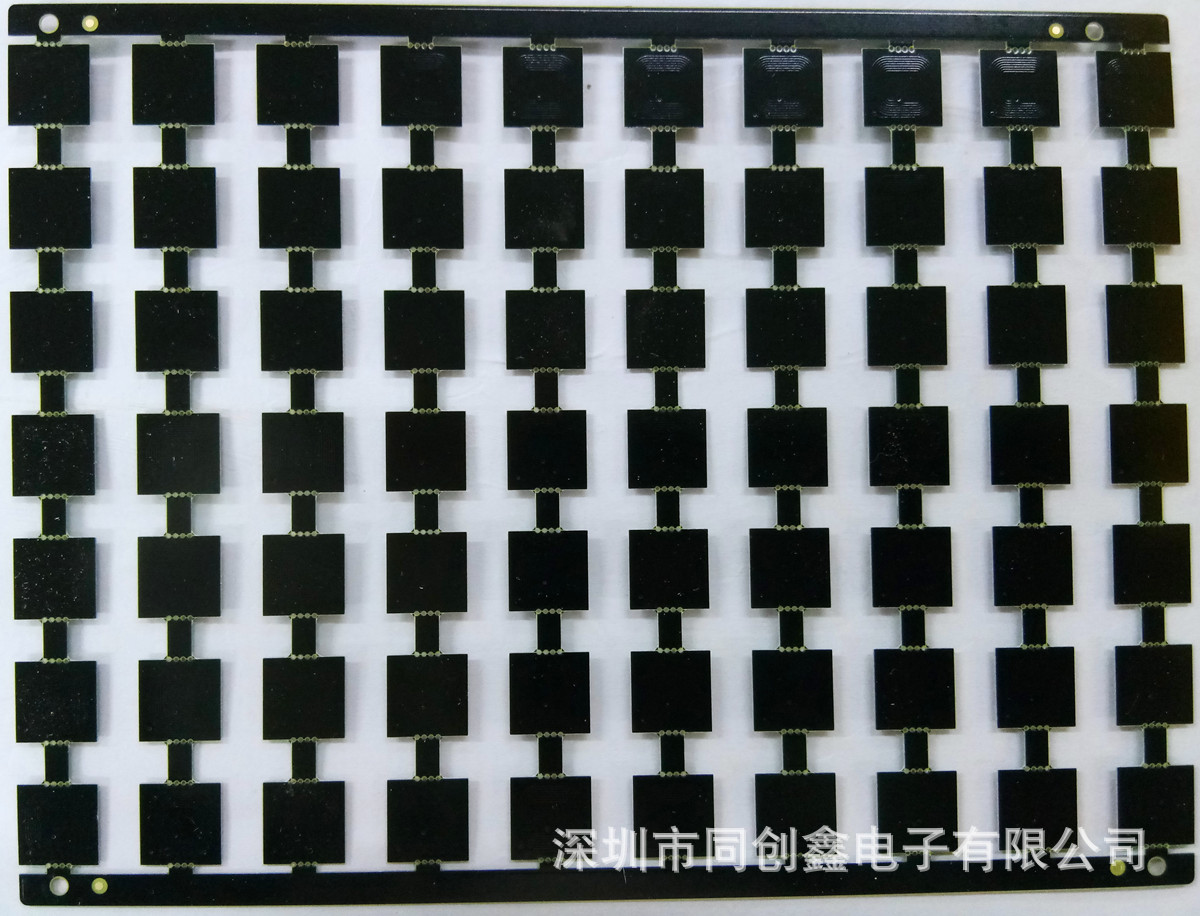

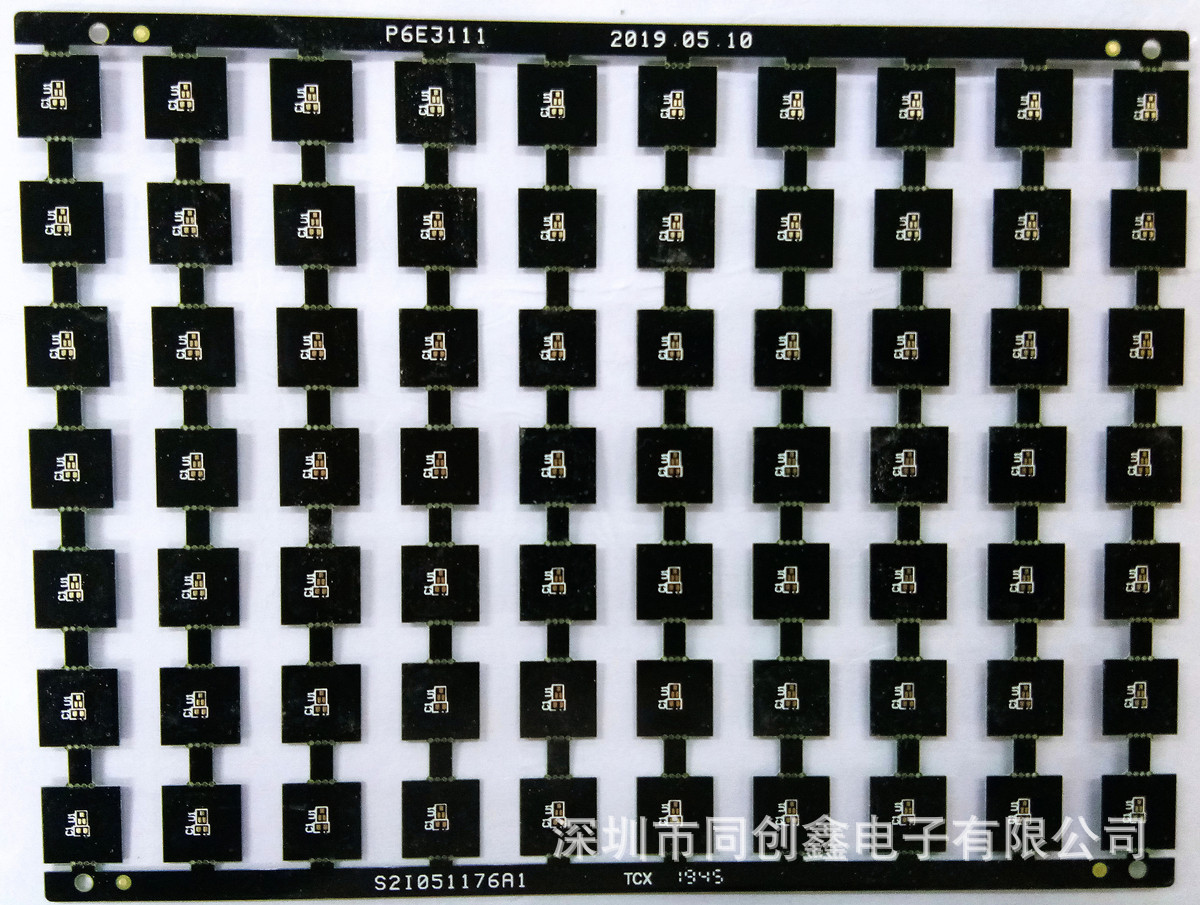

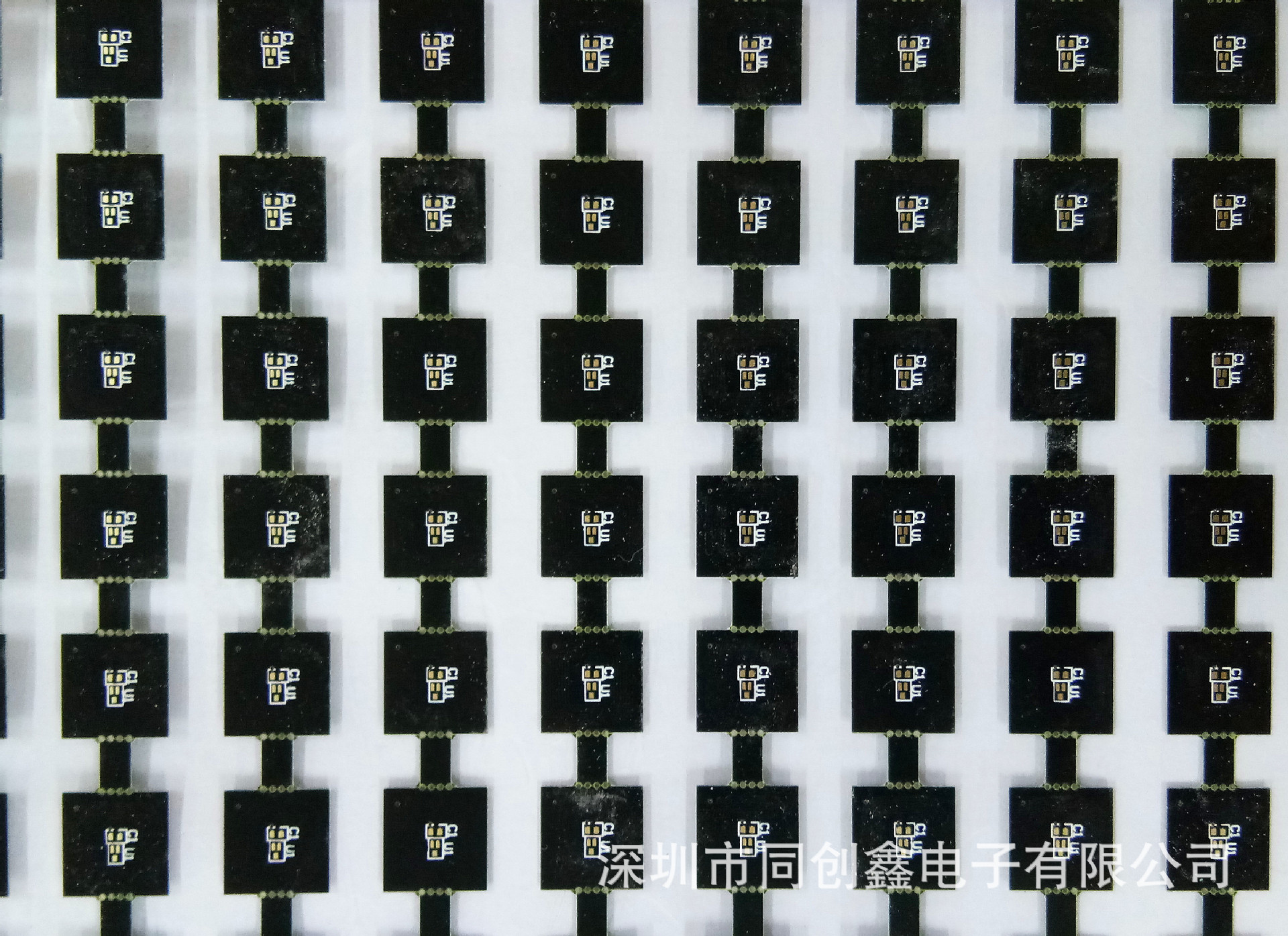

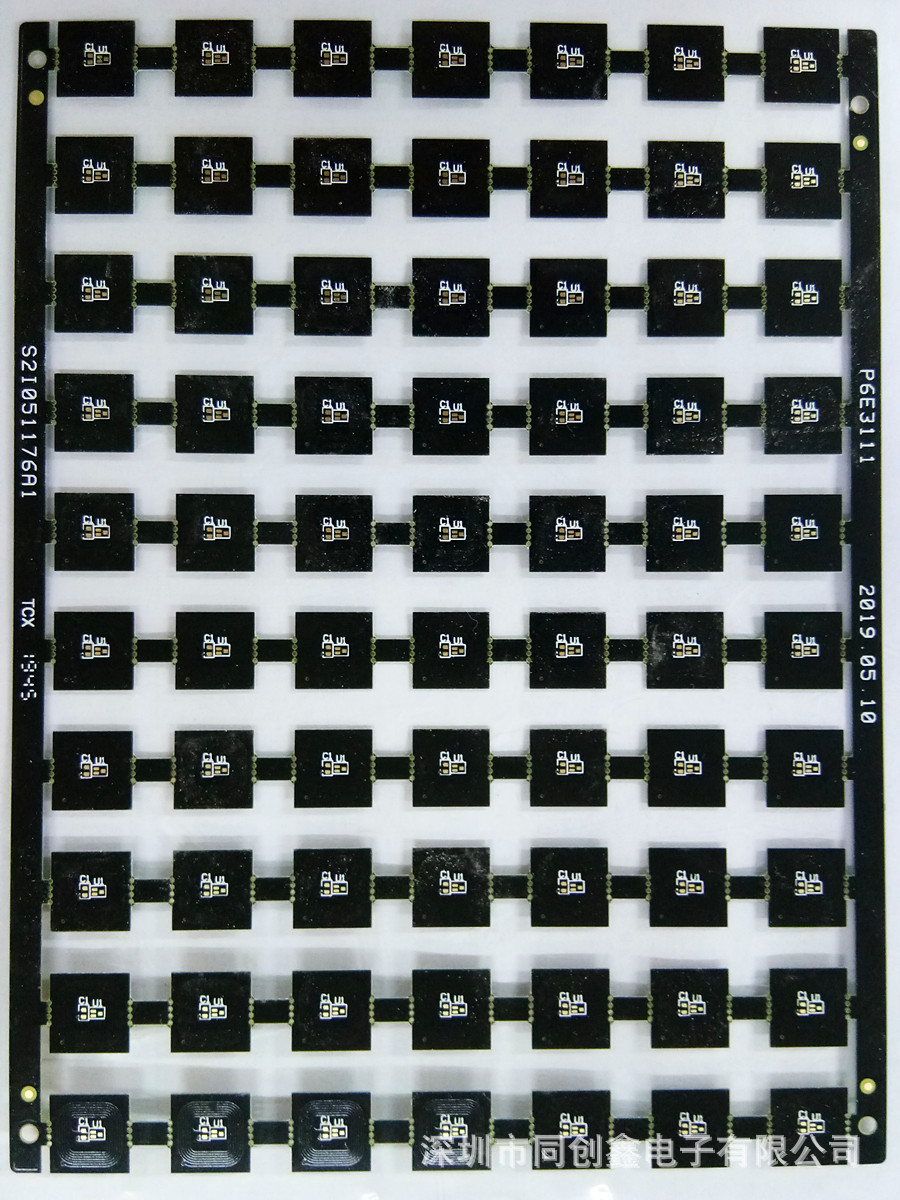

产品详图:
工程技术参数:
技术项目 | 制程能力之技术指标 |
表面处理 | 电镀镍金、喷锡、化学金、碳油、金手指、防氧化、沉锡、沉银 |
最大尺寸 | 600mm×700mm |
最小板尺寸 | 5mm×5 mm |
板翘曲度 | 单面板≤1.0%,双面板≤0.7%, 多层板≤0.5% |
最小板厚&公差范围 | 0.2mm±0.08mm |
最小线宽/线隙&公差范围 | 喷锡板:0.2mm±20%(8mil±0%) |
金板:0.075mm±20%(3mil±0%) | |
铜皮距板边 | 0.5mm(20mil) |
孔边距线边 | 0.3mm(12mil) |
最小孔径&公差范围 | 0.2mm±.076mm(8mil±3mil) |
最小孔距&公差范围 | 0.4mm±.076mm(16mil±3mil) |
孔内铜厚 | 20-25um(0.79mil—1.0mil) |
孔定位偏差 | ±0.076mm(l±3mil) |
最小冲圆孔直径 | FR-4板厚1.0mm(40mil)以下:1.0mm(40mil) |
FR-4板厚1.2-3.0mm(48-120mil):1.5mm(60mil) | |
最小冲方槽规格 | FR-4 CEM-3 板厚1. 0mm(40mil)以下:0.8 mm×0.8 mm(32mil×32mil) |
FR-4 板厚1.2-3.0mm(48-120mil): 1.0 mm×1.0 mm(40mil×40mil) | |
丝印线路偏差 | ±0.076mm(±3mil) |
成型尺寸公差范围 | 锣外形:±0.1mm (±4mil) ,模冲外形:±0.05mm (±2mil) |
V割对位精度±0.2mm (±8mil) | |
产品类型 | 单面、双面、多层 |
基材 | FR-4、CEM-1、CEM-3 、高频、铝基、铁基、铜基 |
加工厚度 | 0.2-3.5mm |
基材铜厚 | 11um 35um 70um 105um |
板厚孔径比 | 8:1 |
V割角度偏差 | ±5° |
V割板材厚度范围 | 0.4mm -3.2mm(16mil -128mil) |
最小SMT间距 | 0.3mm(12mil) |
最小元件标记字体 | 0.15mm(6mil) |
焊环单边最小宽度(完成品) | 0.15mm(6mil) |
焊盘最小开窗 | 0.076mm(3mil) |
最小绿油桥 | ±0.076mm(±3mil) |
碳油板制程数据:1.高阻抗控制范围:20K±10% 2.硬度:6H 3.可承受磨擦次数:200000次以上 |
公司资质证书:
工厂实拍生产设备图:
公司介绍:
深圳市同创鑫电子有限公司是一家专业生產单/双面板,多层及高精密(HDI)PCB&软硬结合板(Rigid-Flex PCB)的高新技术企业。公司成立于1999年6月份,拥有工厂面积为20000平方米,员工人数600多人,每月產能50000平方米,其中单面板产能10000平方米,双面板20000平方米,多层板15000平方米,高精密(HDI)及软硬结合板(Rigid-Flex PCB)5000平方米,产品广泛应用于电脑周边、通讯设备、医疗器械、电源、仪器、工业控制、汽车、军事以及航空工业等领域。
秉承“诚信、务实、创新”的宗旨,致力于与国际品质接轨,为了给客户提供高品质的产品及优质的售后服务,公司先后通过了ISO9001:2000国际质量体系认证(认证号:CNAB014-Q),ISO14001:2004环境管理体系认证(认证号:E2457),美国UL及加拿大CUL电工产品安全认证(认证号:E250336)ROHS SGS产品认证等,我司从钻孔-压合-沉铜电镀-锣板成型所有工序在厂内完成,无外发工序,配合客户保质保量交货,为客户减去品质隐患,无法准时交货的后顾之忧。
近年来同创鑫公司不断进行产品转型及客户定位,成功地与国内外等国际知名企业建立了合作关系,实现走出国门,走向国际市场的发展目标,公司健全了从市场开发、工程设计、流程制造、品质保证、售后服务网络管理体系,享有良好的信誉,深受国际与国内知名客户的信赖,为适应深圳高新技术产业的发展,公司继续发挥其市场、技术、人才优势,向客户承诺“优质产品,完美服务” 欢迎各界人士前来我司参观指导与业务洽谈,愿与广大客户携手共创美好明天!
